Puntales y Cimbras

Torre de carga ST 100

El sistema de cimbra racional como torre de bastidores con pocos componentes
Cualquier altura de torre se monta con solo 5 componentes estándar y un tramo de husillo de 63 cm

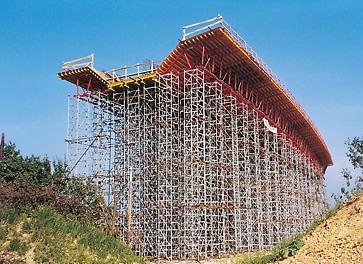

Descarga segura de esfuerzos elevados incluso desde gran altura

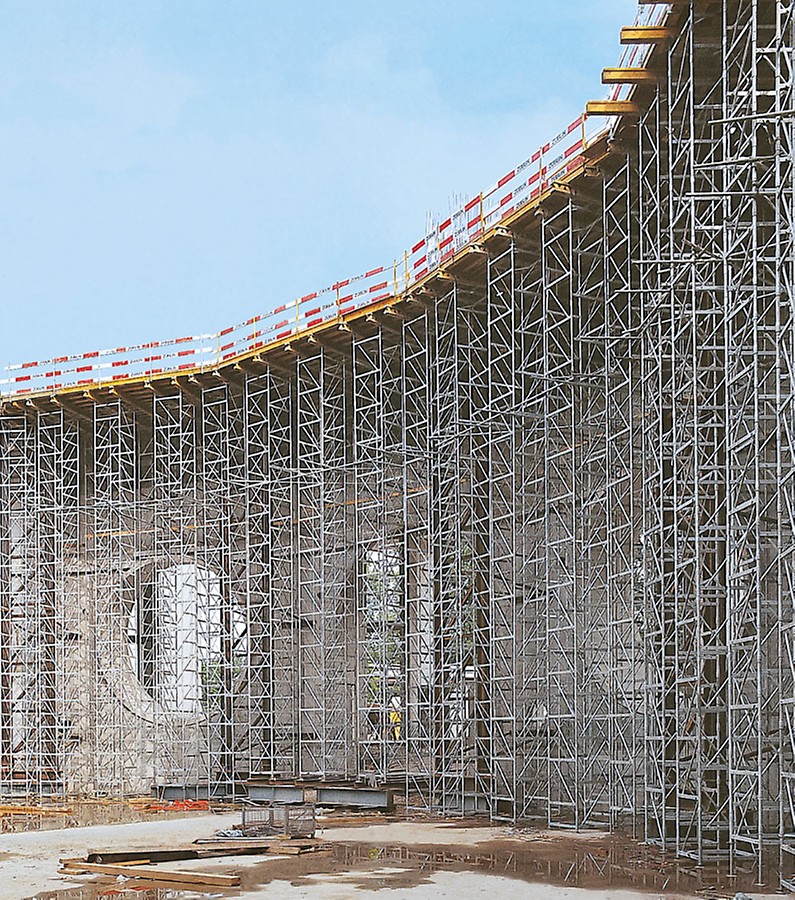

Combinación ideal de ST 100 y encofrado para losas MULTIFLEX para ambientes altos

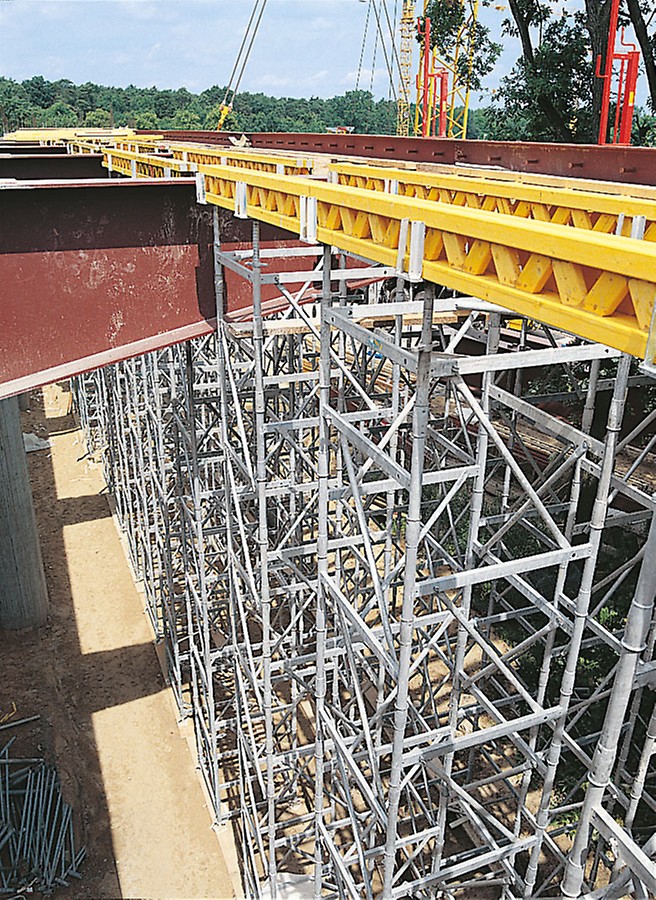

El husillo cabezal en la ST 100 admite 1 o 2 vigas GT 24, en forma segura contra vuelco.

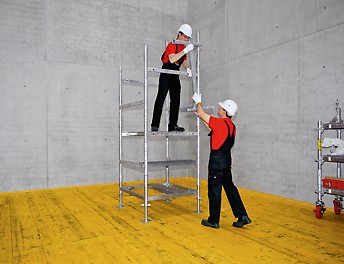

El bastidor pesa menos de 7 kg y permite realizar el montaje de manera ergonómica y rápida

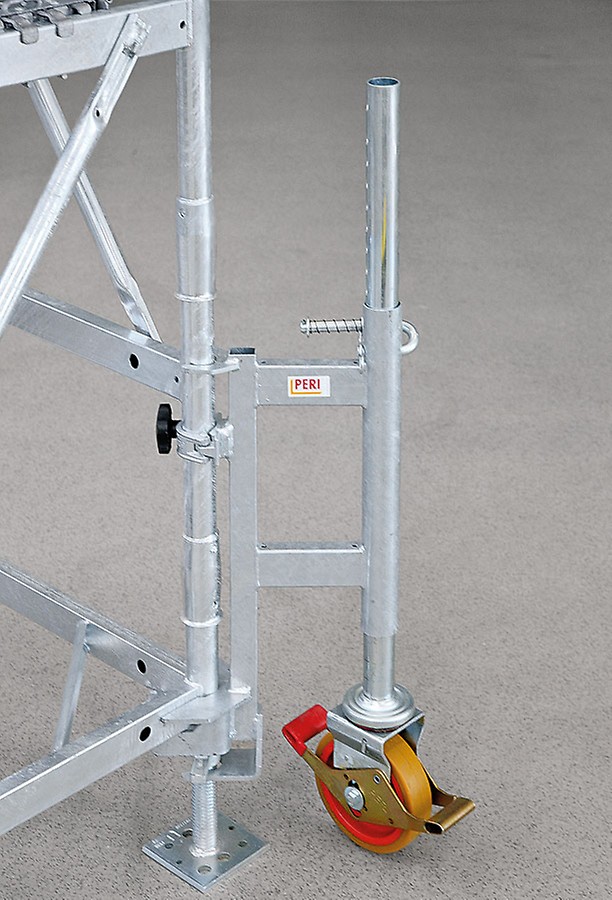

Traslado de las torres sobre rueda de desplazamiento UEW ( con seguro de husillo integrado)
1
/
7

Vista Previa

La torre de carga ST 100 está diseñada según el principio de apilado para un montaje y desmontaje rápido. Los bastidores se insertan uno sobre otro, girados en 90°, sin necesidad de herramientas. Basta un solo tipo de bastidor para todas las alturas. Con diagonales se logran uniones resistentes a la tracción para el traslado con la grúa o al pararla.



Montaje rápido

Simplemente insertando, sin bulones ni tuercas –completamente sin herramientas



Mínimo trabajo de planificación

Con un solo tamaño de bastidores se monta cualquier altura, con facilidad y sin necesidad de tablas de combinación





Manejo y logística muy fácil

Cualquier altura de torre se monta con solo 5 componentes estándar y un tramo de husillo de 96 cm

Detalles Técnicos

  • Torre de carga de 1,00 m x 1,00 de planta con 4 bastidores por metro de altura (altura de bastidor 50 cm)
  • Cargas por apoyo superiores a 50kN – según la altura de la torre y la incidencia del viento
  • Según ensayo normalizado hasta 214 kN de carga para torre de hasta 22,29 m de altura
  • Rápida adaptación de la altura con bastidores modulados cada 50 cm en combinación con un husillo de 96 cm
  • Las torres se trasladan sobre una rueda de desplazamiento
  • Husillo cabezal para colocar hasta 2 vigas de encofrado GT 24 / VT 20
  • Husillo cabezal articulado para colocar correas u otros perfiles de acero (inclinación máxima de la placa cabezal 4,4%)
